十档分选机

产品简介：

设备自带高精度内阻，电压，自动测试系统，设备能根据设定好的内阻电压值将电芯精准送到指定的档位，分先速度快，有效筛选出每个通道的电芯一致性9档良品和1档不良品出料，原装和普HK3561内阻仪，可与自动贴青稞纸机连线使用，效率4000PCS/H。适用电芯内阻、电压等的测试配组：按电压、内阻对电芯进行配组，确保每组电池的压差、 内阻差*小，提高电池组寿 命，适用于圆柱型锂

产品详细介绍：

一、产品特点与优势:

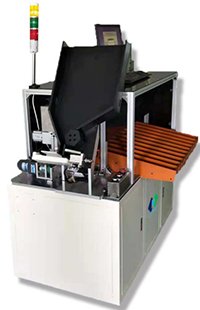

ST10G圆柱电池分选机是一款用于圆柱电池的内阻、电压等参数的测试分选设备，可实现10级（1个测试工位，10分选等级）分选。

本测试分选由PLC控制+触摸屏组成，PLC控制调速电机和气缸等完成分选功能，触摸屏负责数据采集和处理，以及数据保存。

每小时可测试配组电芯4500支左右。

采用市场***的硬件结构设计和软件控制系统，设备精度高、运行稳定可靠，可以连续24小时不间断工作。

二、工艺流程:

通过触摸屏上的测试分选系统，设定电压内阻参数范围，以及手动调试。由PLC自动完成如下功能：人工整盒电芯上料→气缸推

电池到皮带位→皮带运输电池→气缸推电池到测试位→测试电压内阻→皮带移载电池到收料槽→气缸将电池分档推送到各储

料盒→人工装盒。

设备配置声光报警，可以处理暂停，故障报警等。操作参数可根据客户的实际要求自由设定。

三、设备技术参数:

工作电压：AC220V±10%/50Hz

功率：≤2kW

工作气源：0.5～0.8 Mpa

适应电池规格：18650成品电芯(21700、26650、32650成品电芯可选配)

分选效率：≥75PPM

设备重量：约 200㎏

分选参数：电压、阻抗

电压：精度 ±0.05% rdg 显示分辨率 0.1毫伏

阻抗：精度 ±0.3% rdg 显示分辨率 0.01毫欧
